產品介紹
華天配電臺區統一電能質量調節器HTUPQC-TQ，主要用于治理配電臺區或輸電線路末端的供電電壓過高或過低、三相電壓及電流不平衡、功率因數低、電流諧波含量大等各種電能質量問題，是一種功能強大、綜合性能優、性?xún)r(jià)比高的配電臺區綜合電能質量治理產品，其主要結構由串聯功率單元和并聯功率單元兩部分組成。

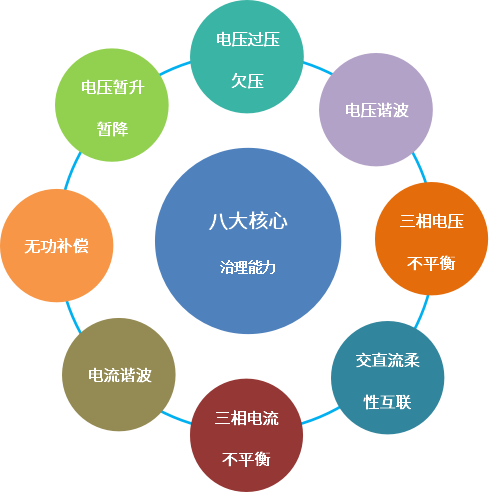

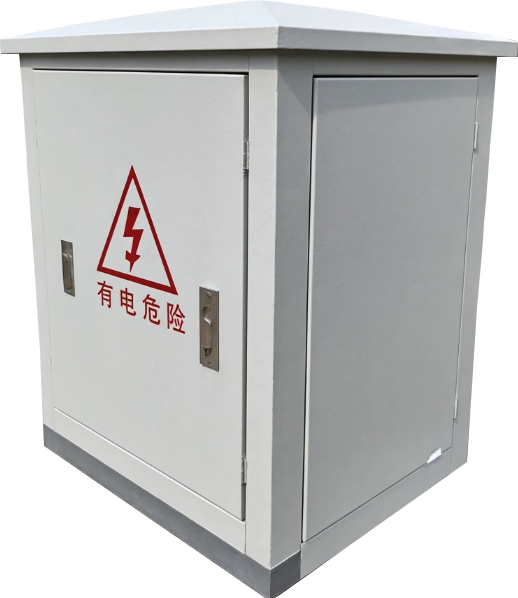

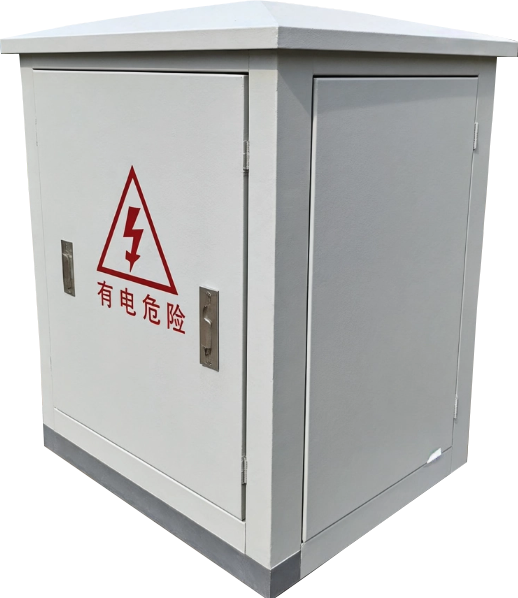

HTUPQC-TQ配電臺區統一電能質量調節器
裝置結構

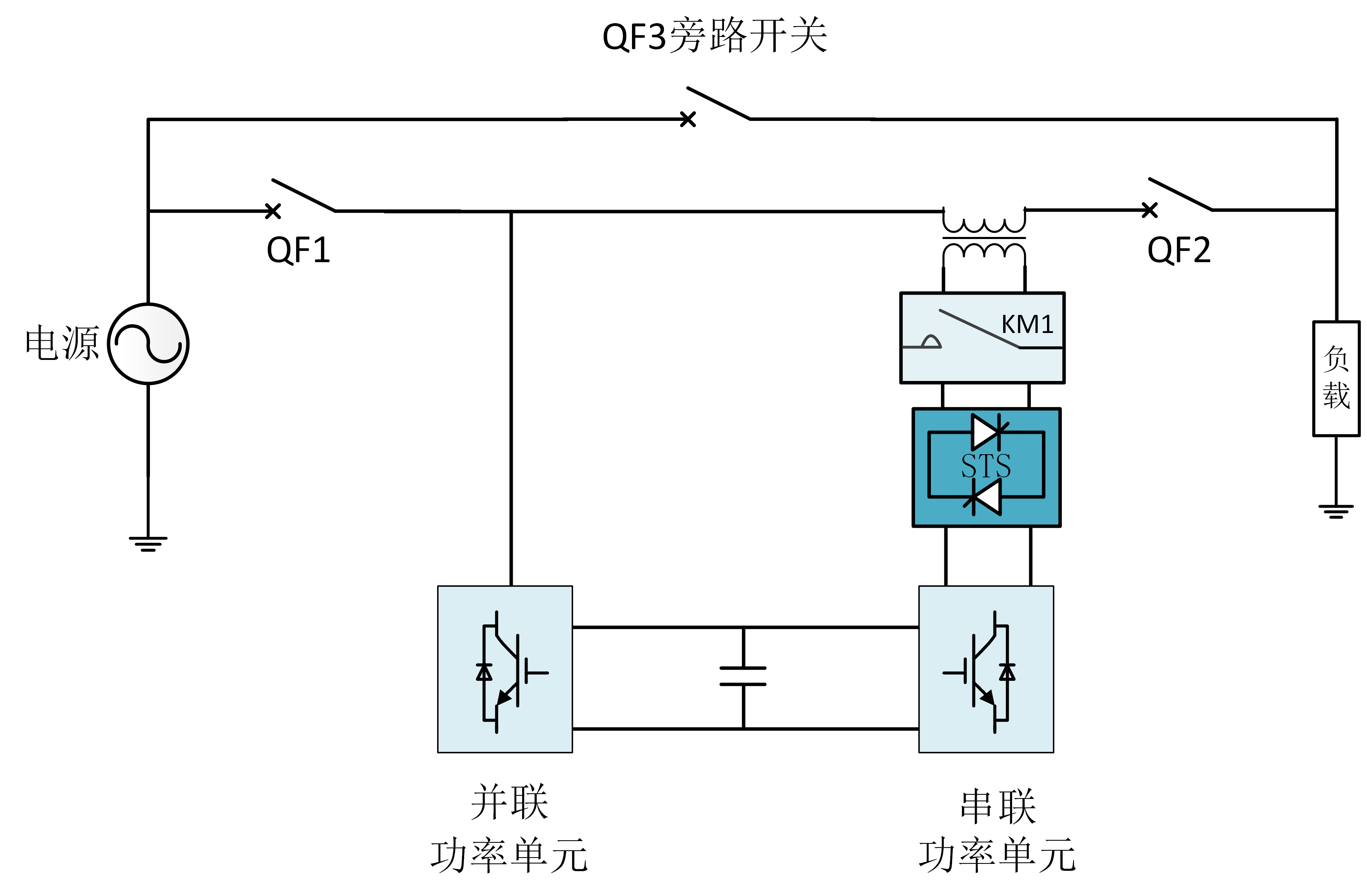

裝置結構圖
性能特點
一臺設備實現全部電能質量指標優化；
快速響應，0.2ms內開始補償，5ms內（典型值2ms）補償完畢；
采用模塊化設計，可靠性高、通用性好；
系統通過串并聯功率單元配合使用，完成交直流電源和設備的互通與融合；
運行效率高達98％，能耗低；
多達5000條歷史事件數據記錄；
具備數據云存儲功能;
主要功能
電壓暫降補償功能

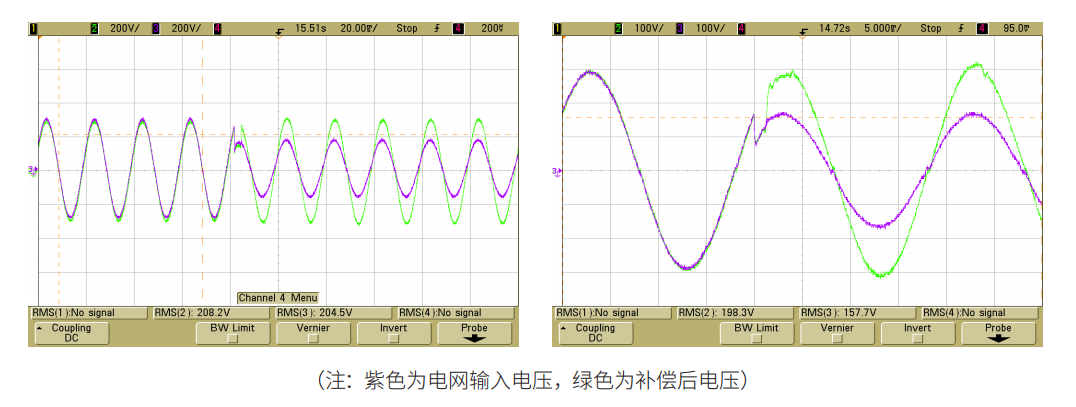

配電臺區統一電能質量調節器對于電壓補償具有毫秒級別的響應，對于輸入電壓的跌落和閃變不會對運行中的負載產生任何影響。
三相電流不平衡補償功能

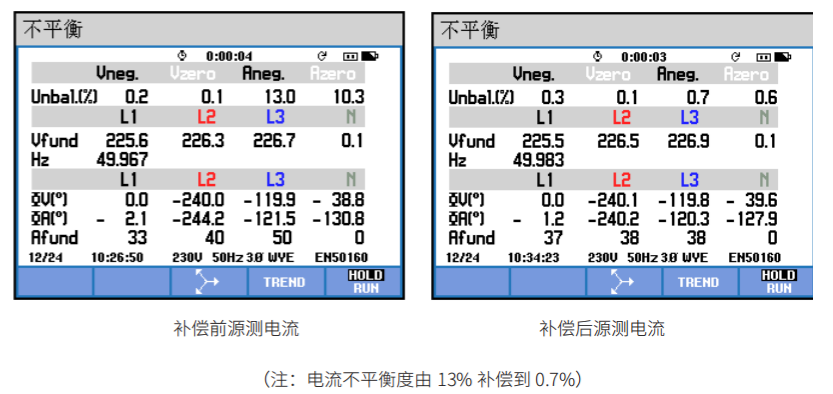

配電臺區統一電能質量調節器能夠快速的補償由于負載不平衡所產生的負序電流，始終保證流入電網的三相電流平衡。
諧波濾除功能

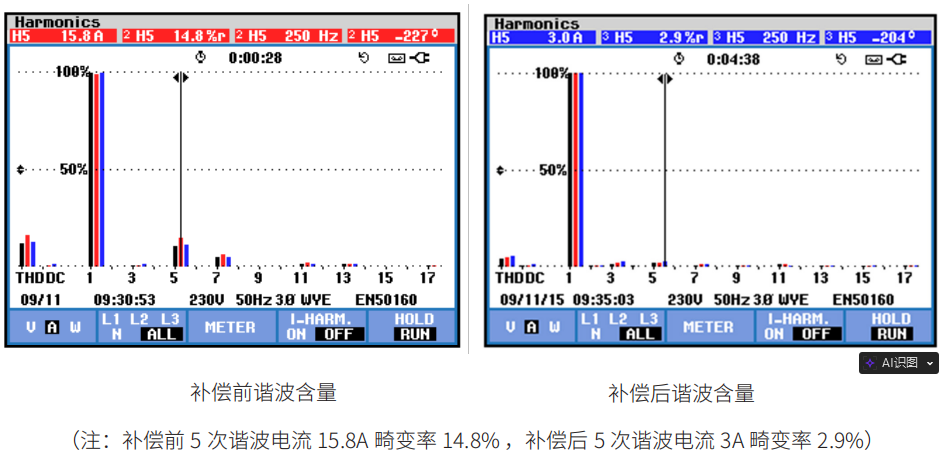

配電臺區統一電能質量調節器能夠?yàn)V除因新能源使用和整流設備使用產生的多種諧波，并且對光伏、充電樁產生的特征次諧波進行了優化算法處理，使濾波效果達到最佳。
臺區光伏儲能協調控制
臺區安裝的光伏和儲能裝置可通過 DC/DC 直接接入臺區統一電能質量調節器的直流母線，實現光伏發電并網和儲能充電協同控制，以及儲能設備的充放電策略控制。濾波效果達到最佳。
臺區光伏儲能協調控制

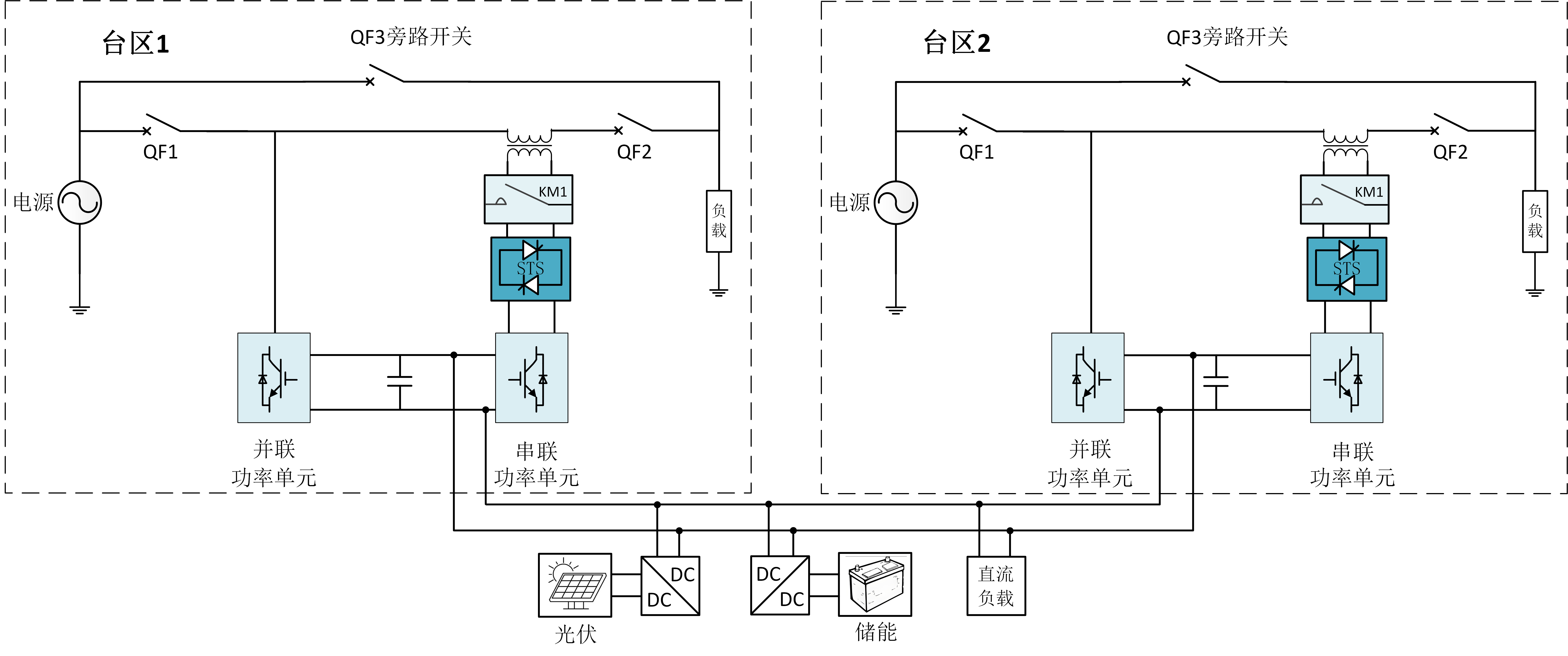

通過將兩個臺區的臺區統一電能質量調節器的直流母線連接起來，就可以實現臺區間的容量均衡和調度，從而使臺區間變壓器容量充分利用而無需擴容，同時也可以跨臺區供電，提高供電可靠性。
四象限補償功能

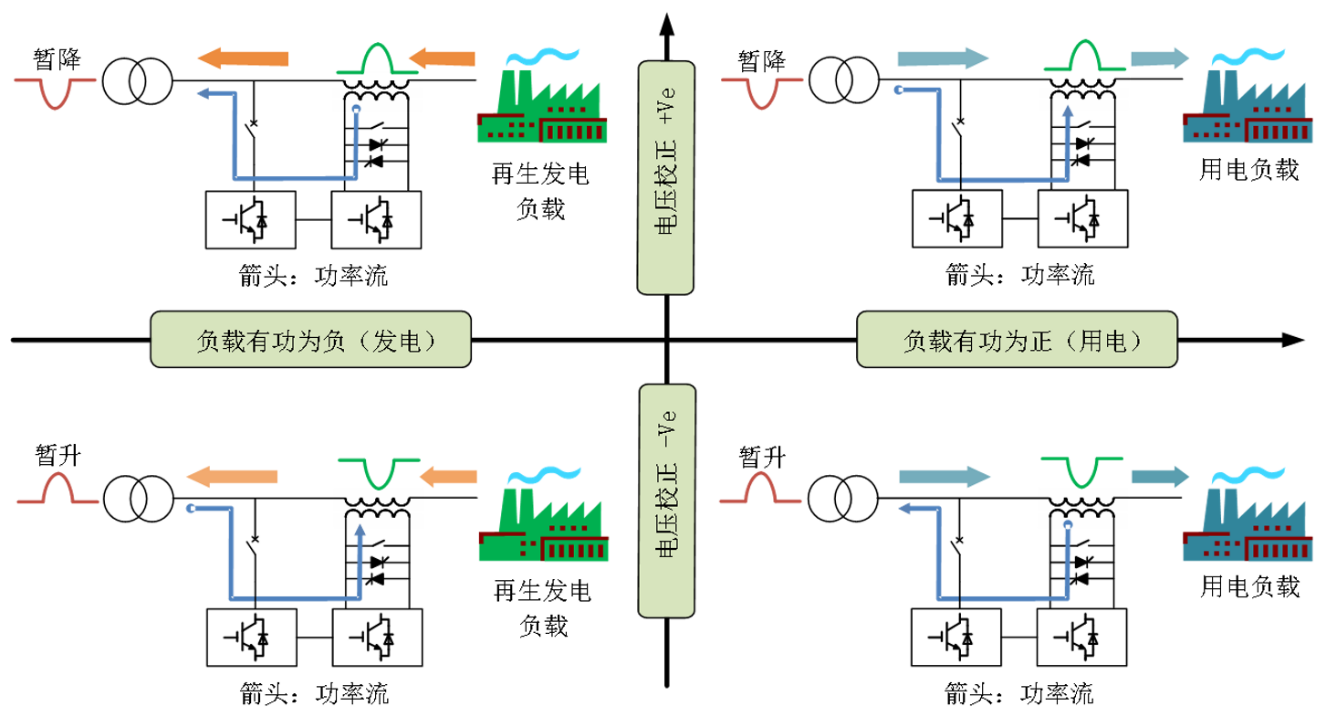

臺區統一電能質量調節器（HTUPQC-TQ）具有四象限補償功能,無論負載運行在用電狀態或者發電狀態,當電源電壓發生突升或者突降,控制單元都能快速的控制逆變器向串聯變壓器注入適當?shù)难a(bǔ)償電壓，將負載端電壓調節到額定值。
當負載為用電狀態(有功功率為正)時，電源側電壓發生突降，并聯功率單元從電網側獲取能量，串聯功率單元又把獲取的能量通過變壓器注入到主回路中，以補償電壓的突降。
當負載為發電狀態(有功功率為負)時，電源側電壓發生突升，并聯功率單元從電網側獲取能量，串聯功率單元又把獲取的能量通過變壓器注入到主回路中，以補償電壓的突升。
當負載為用電狀態(有功功率為正)時，電源側電壓發生突升，串聯功率單元從注入變壓器獲取能量，并聯功率單元將能量回饋到電網中，以補償電壓的突升。
當負載為發電狀態(有功功率為負)時，電源側電壓發生突降，串聯功率單元從注入變壓器獲取能量，并聯功率單元將能量回饋到電網中，以補償電壓的突降。

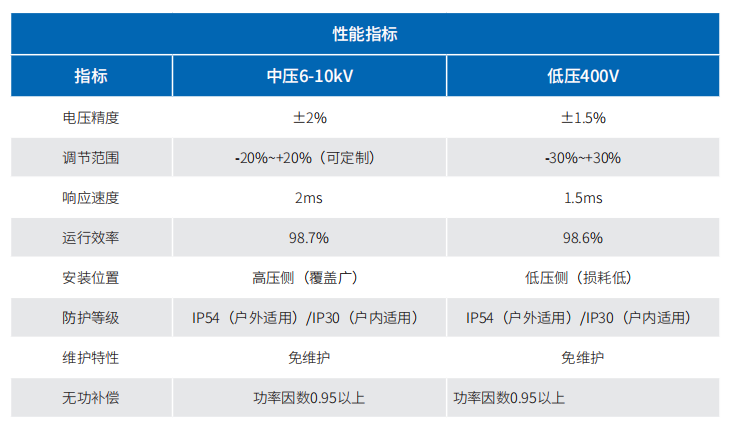

性能參數
